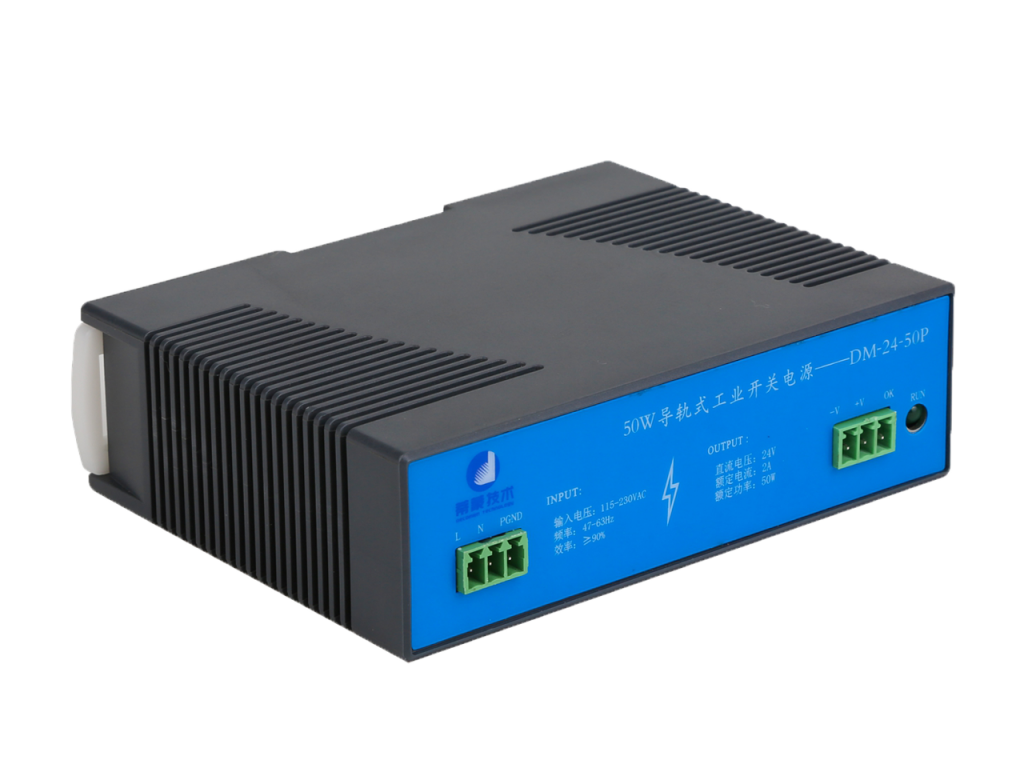

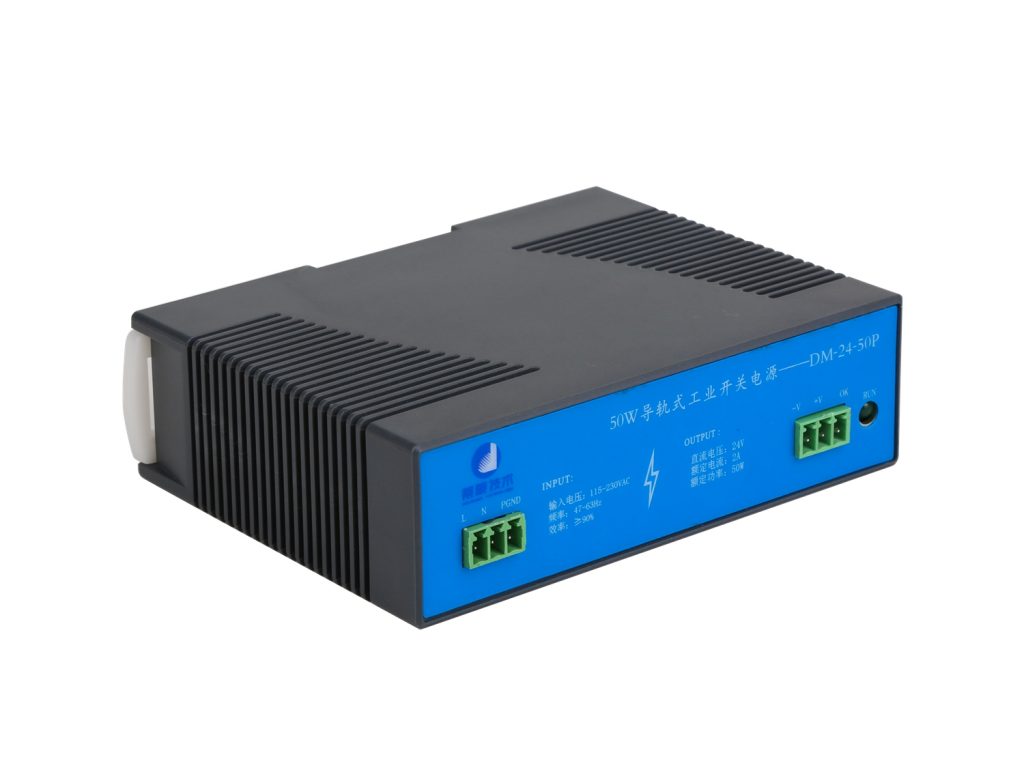

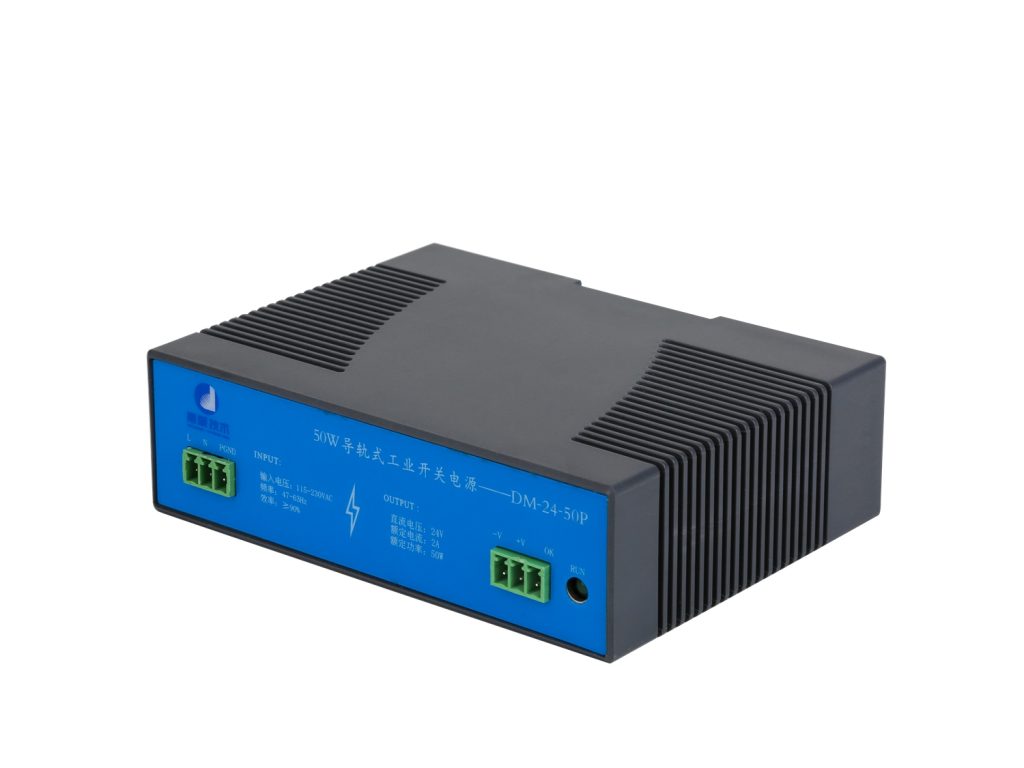

70W導軌式工業開關電源模塊

DM-D100L 工業開關電源

寬電壓范圍；220VAC(85-264VAC)、85~176V時負載減半

額定功率：70W

最大功率:120W

頻率范圍 47-63HZ

交流電流0.55A/115VAC/0.35A/230VAC

浪涌電流冷啟動：20A/115VAC、40A/230VAC

DC OUT +24V

支持-40-85℃工業寬溫應用

全工業化設計接口全部做防雷擊、防浪涌、防靜電處理支持1.5KV 隔離變壓保護

簡介

DM-D100L 開關模式電源（Switch Mode Power Supply，簡稱SMPS），又稱交換式電源、開關變換器，是一種高頻化電能轉換裝置。其功能是將一個位準的電壓，透過不同形式的架構轉換為用戶端所需求的電壓或電流。 DM-D100L 開關模式電源為客戶提供的高性價比、標準導軌式安裝、高效節能的綠色電源。產品安全可靠，專為工業控制設備、機器和其它各種惡劣的環境中的工業設備提供高穩定度、高抗干擾的電源。該電源體積小、重量輕、結構緊湊、標準導軌式安裝為客戶節省了大量的空間。

功能特點

1.全球輸入電壓范圍，輸入電壓范圍可達85-264VAC （85~176V時負載減半）全電壓范圍滿載

2.+24V直流輸出、滿負載設計電流3A（標準）、極限帶負載4.5A(影響設備使用壽命時間）

3.高達90%以上電源轉換效率，進一步降低能源損耗

4. 內置大容量電容，有足夠的掉電保護時間，以備不時之需

5.具有主動式PFC，高效、節能、環保

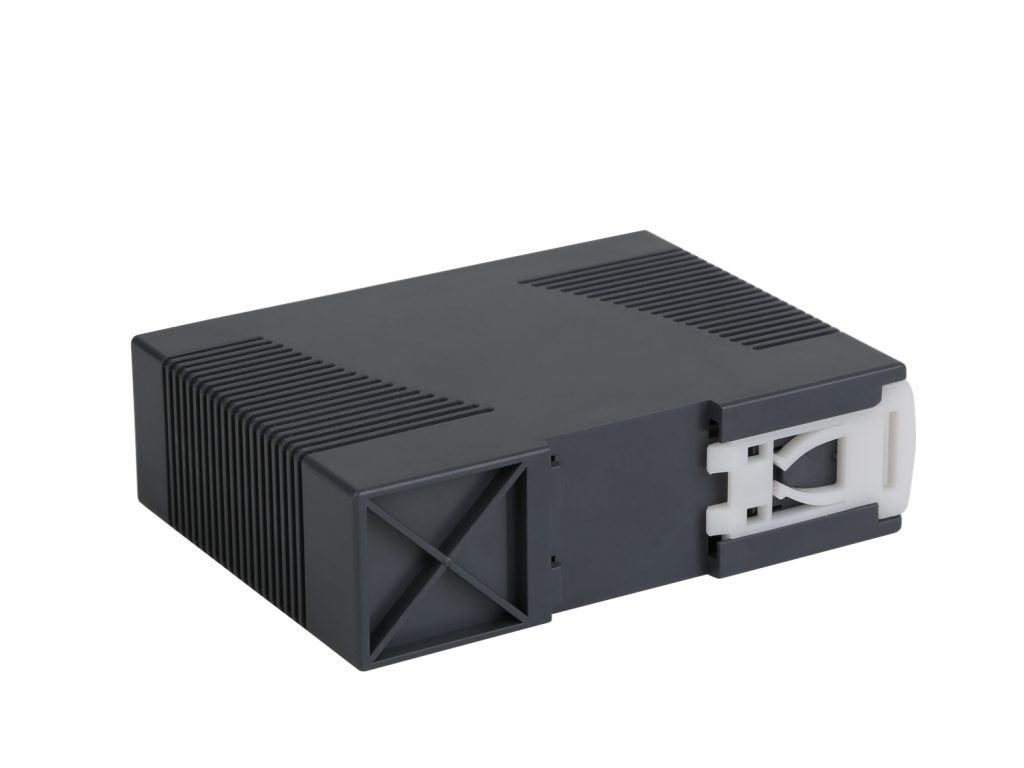

6.標準導軌式（35mm）封裝安裝，可為客戶節省大量的空間和安裝時間

7. 外置惡劣環境仍能提供高穩定度、高抗干擾的輸出電壓

8. 工作溫度范圍：-25°C至+60°

9.工業級產品技術設計

10.廣泛應用在環保、能源、水利、電力、交通、冶金、化工、機械、消防、建筑、農業等工業行業中

11.低待機功耗、高效率

12.輸出短路、過流、過壓保護

技術規格

項目	DM-D100L 硬件規格
輸入
電壓范圍	220VAC（85～264VAC），85~176V時負載減半。全電壓范圍滿載
頻率范圍	47～63HZ
效率	≥90%
交流電流	0.55A/115VAC、0.35A/230VAC
浪涌電流	冷啟動：20A/115VAC、40A/230VAC
漏電流	<1MA/240VAC(輸入對地)
輸出功率
直流電壓	+24V
額定電流	3A
電流范圍	0～2A
額定功率	70W
紋波與噪聲	≤50mV
電壓調整范圍	+22～+25V
電壓精度	±1.0%
線性調整率	±1.0%
負載調整率	±1.0%
啟動、上升時間	500MS、30MS/230VAC(滿載時)。1000MS、30MS/115VAC(滿載時)
保護
過負載保護	過流和短路都是打嗝自恢復、負載異常條件清除后可自動恢復
過溫保護	自恢復
過電壓保護	26V~28V
環境需求
工作溫度	-25～60℃
工作濕度	20%-90%，RH 無冷凝
儲存溫度、濕度	-30～+85°，10～85% RH
環境溫濕度
環境濕度	5～95% （無凝霜）
存儲溫度	-40～90℃
工作溫度	-40～85℃
可靠性
MTBF	大于10萬小時
安全性
保修期	3年
尺寸及安裝方式	長11.6CM、寬8.8CM、高3.5CM，導軌安裝
