智慧消防監控系統

DM-HX100 消防監測

采用工業級ARM Cortex—A7四核處理器

華通組態軟件，高達2000多種協議

嵌入式Linux支持現場在線編程及二次開發

外露接口全部做防雷擊、防浪涌、防靜電處理

通信方式多樣化，以太網、RJ45、ZigBee、LoRa、NB_IOT可任意選配

支持OTA在線更新，自動在線更新軟件，

支持系統升級、系統迭代，無需人員維護

支持SNMP及蒂蒙Device Manager云平臺，實現高效的遠程集中網管，遠程管理調試及配置

全工業化設計，無懼惡劣條件的挑戰 EMC各項等級指標達4級

所有端口支持1.5KV 隔離變壓保護

簡介

智慧消防系統是將GPS（全球衛星定位系統）、GIS（地理信息系統）、GSM（無線移動通信系統）和計算機、網絡等現代高新技術集于一體的智能消防無線報警服務系統。解決了電信、建筑、供電、交通等公共設施建設協調發展的問題；實現了報警自動化、監測智能化、應急預案化、管理網絡化、服務專業化、科技現代化，大大減少了中間環節，極大地提高了消防預警監測的效率。

功能特點

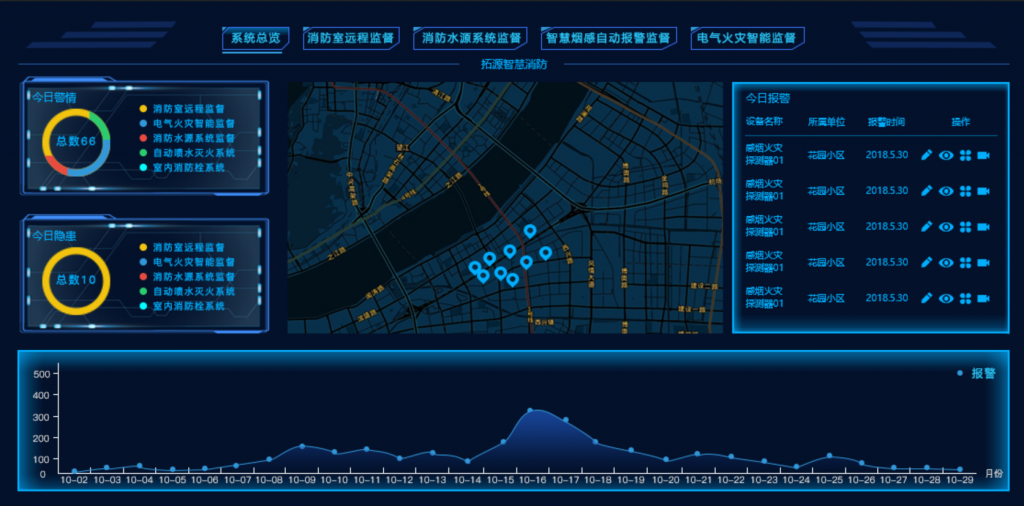

1.智能監控設施設備利用多元化物聯網傳感器實時監測消防主機與建筑物用電運行情況，通過Web和APP應用及時將異常預警信息推送給消防值班人員，確保消防設施完好有效運行

2.快速排除設備故障，發生故障報警時，系統將消防設備故障信息推送到Web和APP界面，負責人可以根據故障信息及時安排人員進行維修，以免造成安全隱患

3.管理過程報表分析每家單位的火警與故障記錄都存儲在歷史記錄中，并進行報表分析，可以根據過往數據為單位提供針性的管理方案，做到省時、省力、省錢又高效

4.降低管理崗位風險 通過智慧消防系統，單位可以有效提升消防安全工作效能，落實消防安全主體責任，降低消防安全管理各級人員的崗位風險

軟件簡介

華通組態組態軟件

華通組態組態軟件由著名的QT類庫開發而成，完全具有跨平臺和統一工作平臺特性，可以跨越多個操作系統，如unix、linux、windows等，同時在多個操作上實現統一工作平臺，即可以在windows上開發組態，在linux上運行等。華通組態是HMI/SCADA組態軟件，提供嵌入式linux平臺的人機界面產品。

華通組態組態軟件版本分為華通組態組態軟件通用版、華通組態組態軟件嵌入式版、華通組態組態軟件WEB瀏覽器版。

應用場景舉例：

一、電力監控系統

1.開關站后臺監控

2.變電站綜合自動化

3.繼保后臺監控

4.電力104調度

二、QT-EMS能源管理系統

1.公共建筑能耗在線監測

2.電力需求側管理系統

3.空調節能自控系統

4.企業能效管理系統

三、QT-MES制造執行系統

1.機器人自動化控制

2.產線自動化集成

3.產線防錯追溯

4.工廠Andon系統

四、互聯網智能配電系統

1.智能配用電管理系統

2.集團化遠程監控系統

3.電力電子智能“云運維”系統

4.風力發電監控系統

技術規格

項目	DM-HX100 硬件規格
硬件平臺
CPU	工業級ARM Cortex—A7 四核，主頻最高為1.2GHz
內存	2GB DDR3
FLASH	16GB eMMC（最大可為64GB）
接口
以太網端口	1路10/100/1000M工業以太網 RJ45（防雷保護）；1路10/100M工業以太網 RJ45（防雷保護）
模擬量輸入接口	8路(4-20MA 0-5V 0-10V PWM脈沖輸入)
開關量輸出接口	8路(8路TTL輸出
開關量輸入接口	8路(8路TTL輸入)
機械繼電器輸出接口	8路(繼電器輸出)
工業串行接口	RS-232 x 4，RS-485 x 4;RS-232 信號:TXD、RXD、GND; RS-485 信號:A、B、GND;ESD光電隔離保護:2.5KV
USB接口	1路USB OTG，支持USB2.0協議(接口內置)；2路USB HOST,支持USB2.0協議（接口外置）
通用PCIE插槽	2路
調試端口	232/485/TTL/COMS調試口
多功能通訊端口	1路4G/EMTC/NB-IoT/ZigBee/LoRa（選配）
WiFi	1路WiFi（選配）
SATA	1路M.2 SATA硬盤（接口內置）（選配）
CAN總線	1路CAN總線。最多可掛接255個節點采集器（選配）
顯示接口	1路HDMI（接口外置）
按鍵	1個恢復出廠設置按鍵
機械特性
指示燈	POWER, STATUS, MODEM信號指示燈
安裝方式	機架安裝方式
外殼	金屬
防護等級	IP55
冷卻方式	自然散熱
電源
電源輸入	AC 110-220V
極性反接和過流保護	支持
電源接口	可插拔工業端子接駁，內置雷擊、浪涌、ESD、短路等保護
環境溫濕度
環境濕度	5～95% （無凝霜）
存儲溫度	-40～90℃
工作溫度	-40～85℃
其他
看門狗	硬件看門狗（WDT）監控
實時時鐘	內置RTC，紐扣電池供電
MTBF	大于10萬小時
4G LTE無線通訊模塊
頻帶	FDD LTE:B1/B3/B5/B7/B8/B20 UMTS:B1/B5/B8 GSM:850/900/1800/1900MHz
輸出功率	Class 3 (23dBm±2dB) for LTE FDD ；Class 3 (23dBm±2dB) for LTE TDDClass 3 (24dBm +1/-3dB) for TD-SCDMA；Class 3 (24dBm +1/-3dB) for UMTS；Class E2 (27dBm ±3dB) for EDGE 850/900MHz；Class E2 (26dBm +3/-4dB) for EDGE1800/1900MHz；Class 4 (33dBm ±2dB) for GSM 850/900MHz；Class 1 (30dBm±2dB) for GSM 1800/1900MHz
靈敏度	LTE B1:-97dBm(20M) UMTS B1:-110dBm LTE B3:-96dBm(20M) UMTS B5:-112dBm LTE B5:-99dBm(10M) UMTS B8:-111dBm LTE B7:-97dBm(20M) GSM 850：-111dBm LTE B8:-98dBm(10M) GSM 900：-110dBm LTE B20:-96dBm(20M) GSM 1800：-109dBm GSM 1900：-109dBm
天線接口	SMA外置
USIM	可選：外置/內置
